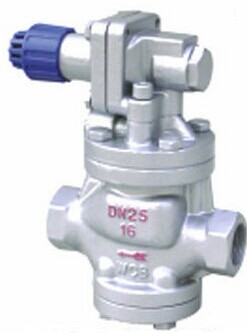

產品名稱：內螺紋蒸汽減壓閥
產品型號：YG13H型
產品口徑：DN25-80
產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
制造標準：
中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：
銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
內螺紋蒸汽減壓閥結構特點和用處 ：
YG13H內螺紋高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、 提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。 2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。 本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
內螺紋蒸汽減壓閥主要技術參數和性能指標 ：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
最高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
最小壓差(Mpa) |
0.05 |
0.07 |
|
滲漏量 |
GB12245-1989 |
*：殼體試驗不包括膜片、頂蓋
內螺紋蒸汽減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
鋁鐵青銅 |
|
膜片 |
PH15-7Mo |
|
活塞環 |
對位聚苯 |
|
導閥座 導閥瓣 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
導調主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
內螺紋蒸汽減壓閥流量系數(Cv)
|
DN |
25 |
32 |
40 |
50 |
65 |
80 |
|
Cv |
4 |
6.5 |
9 |
16 |
25 |
36 |
